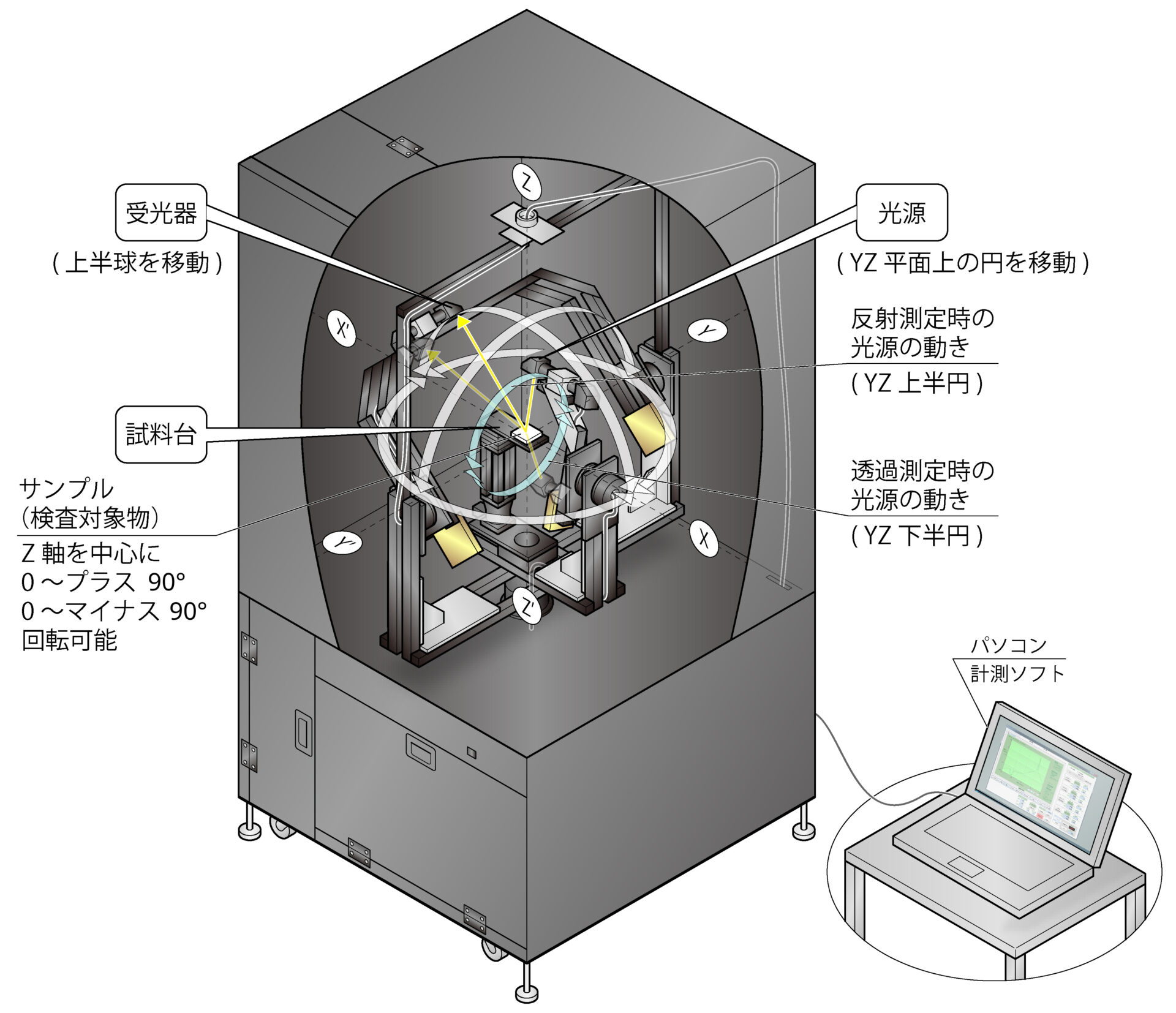

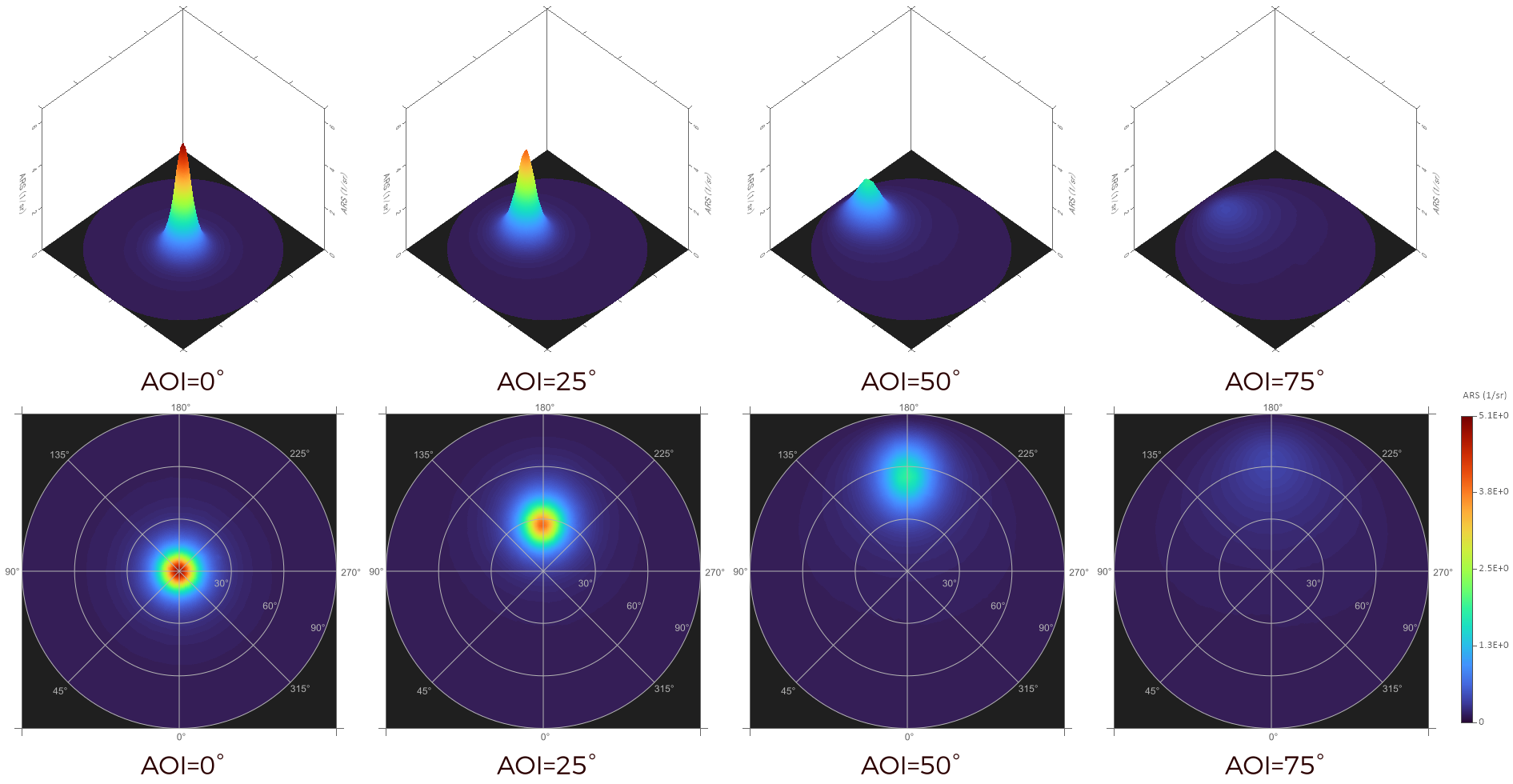

サンプルを水平に置き、受光器をθφ⽅向に回転させて半球の透過・反射散乱を測定します。
発光体の配光測定も半球を３次元測定します。

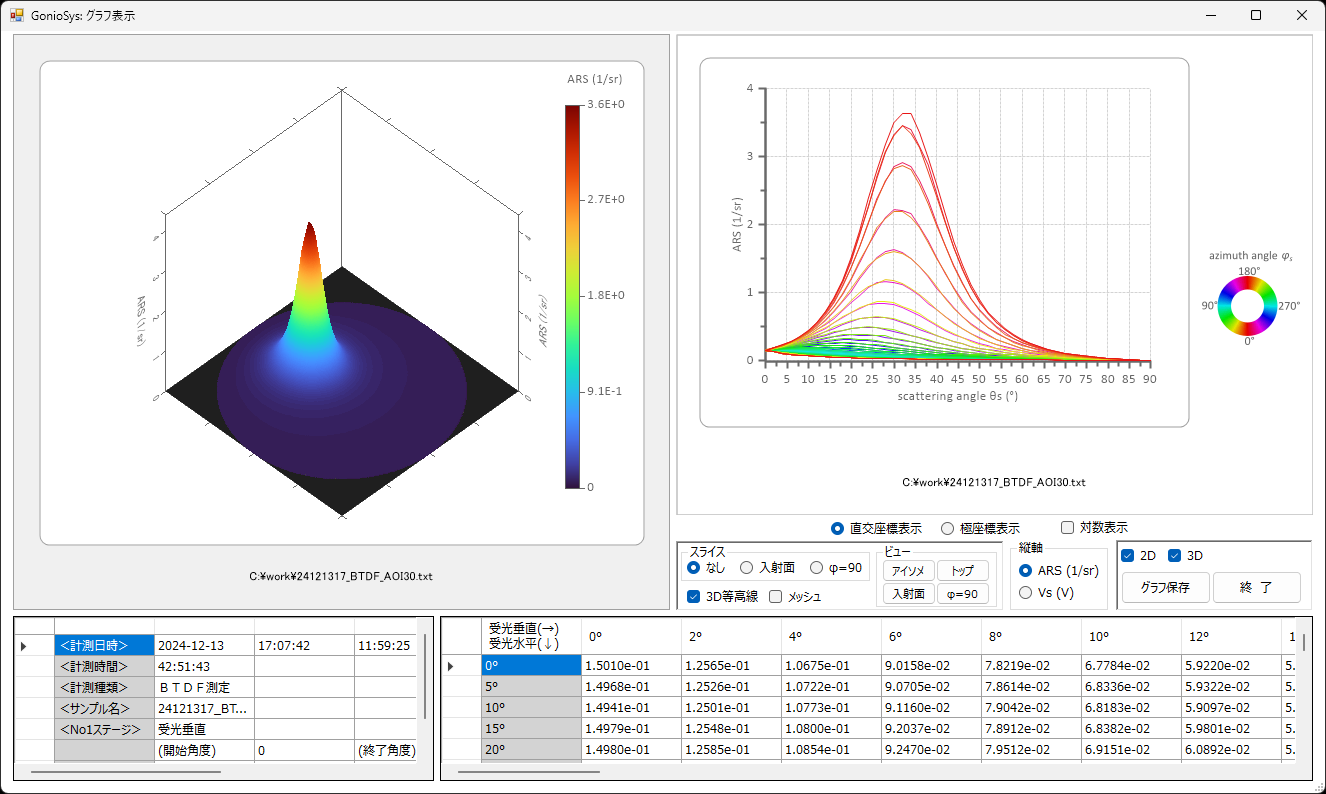

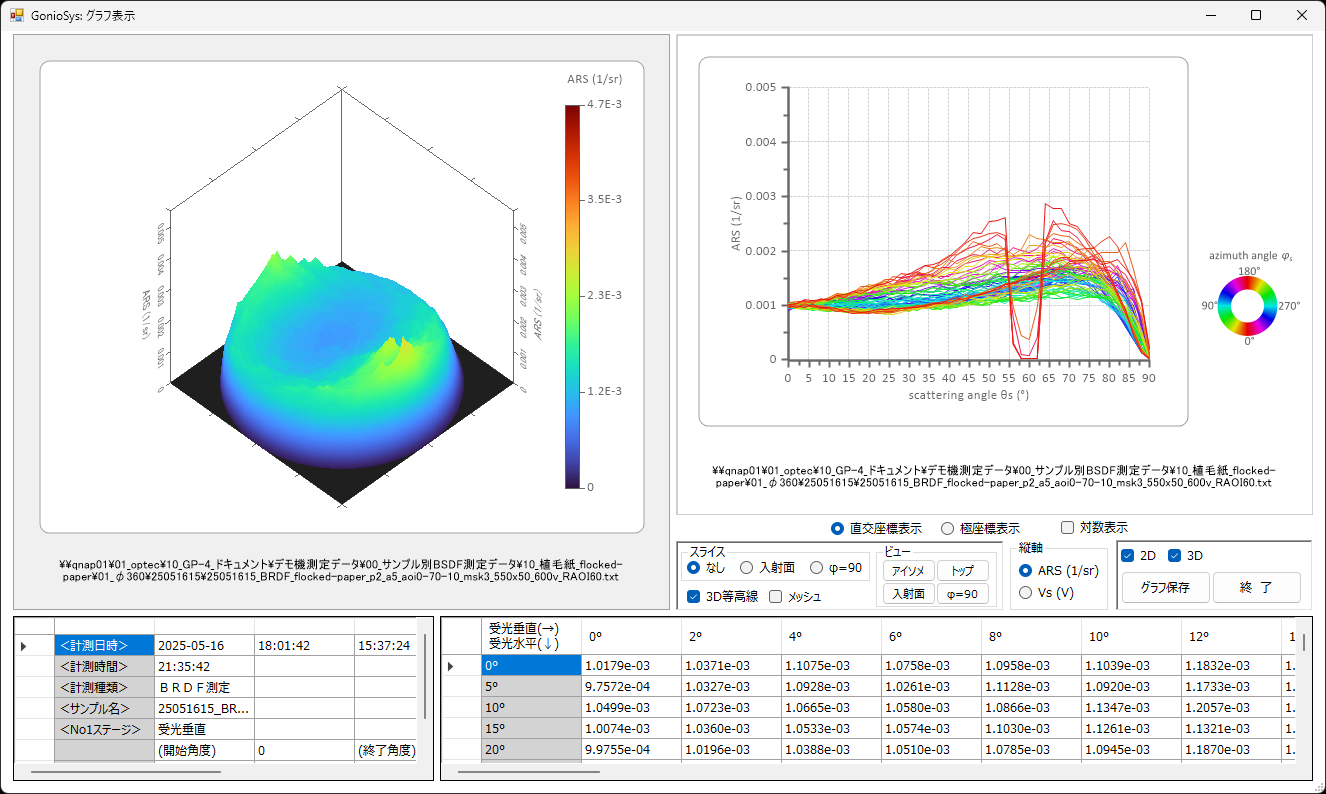

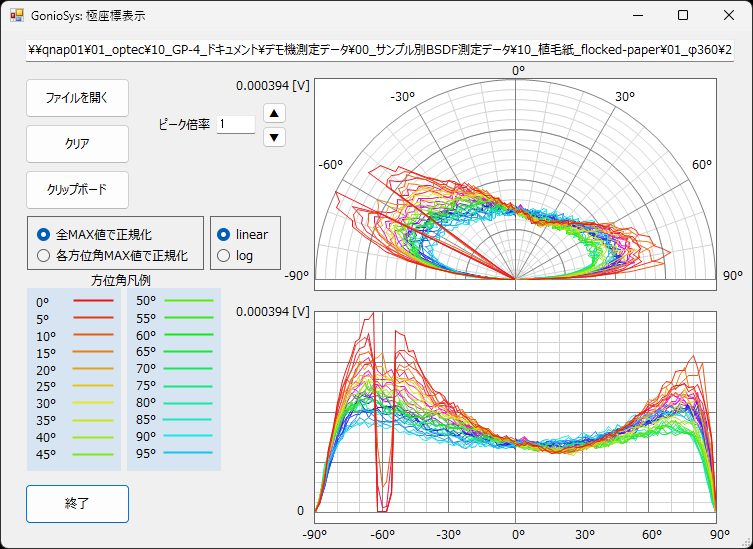

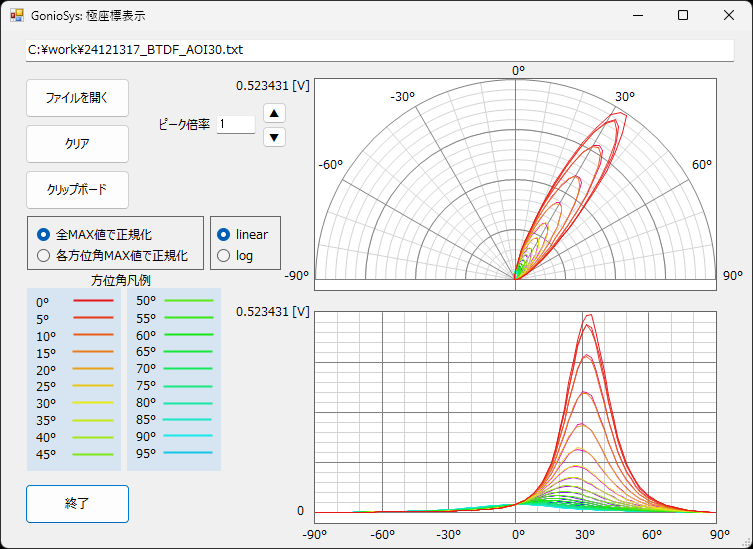

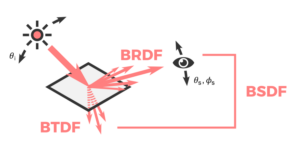

標準白色板で校正を行なうことにより、サンプルのBSDF (双⽅向散乱分布関数、Bidirectional Scattering Distribution Function) と反射率を測定できます。
出力ファイルフォーマットはシミュレーションソフトウェアに対応します。
遮光ケースに覆われた小型の新製品です。
製品仕様
特徴
- 透過、反射の特性を3次元で測定
- 試料は水平置き
- 通常の散乱特性以外に、BRDF・BTDF、反射率・透過率の測定が可能。標準白色板で校正
- LED 等の発光体の配光特性の測定が可能
- シミュレーションソフトウェアに対応したデータ出力が可能。
- 分光特性も変角測定可能
- オプションで偏光測定にも対応可能
- ⼤型ゴニオフォトメータGP-4L型は、近⾚外（λ<980nm) の測定に対応
ゴニオフォトメータの応用測定例

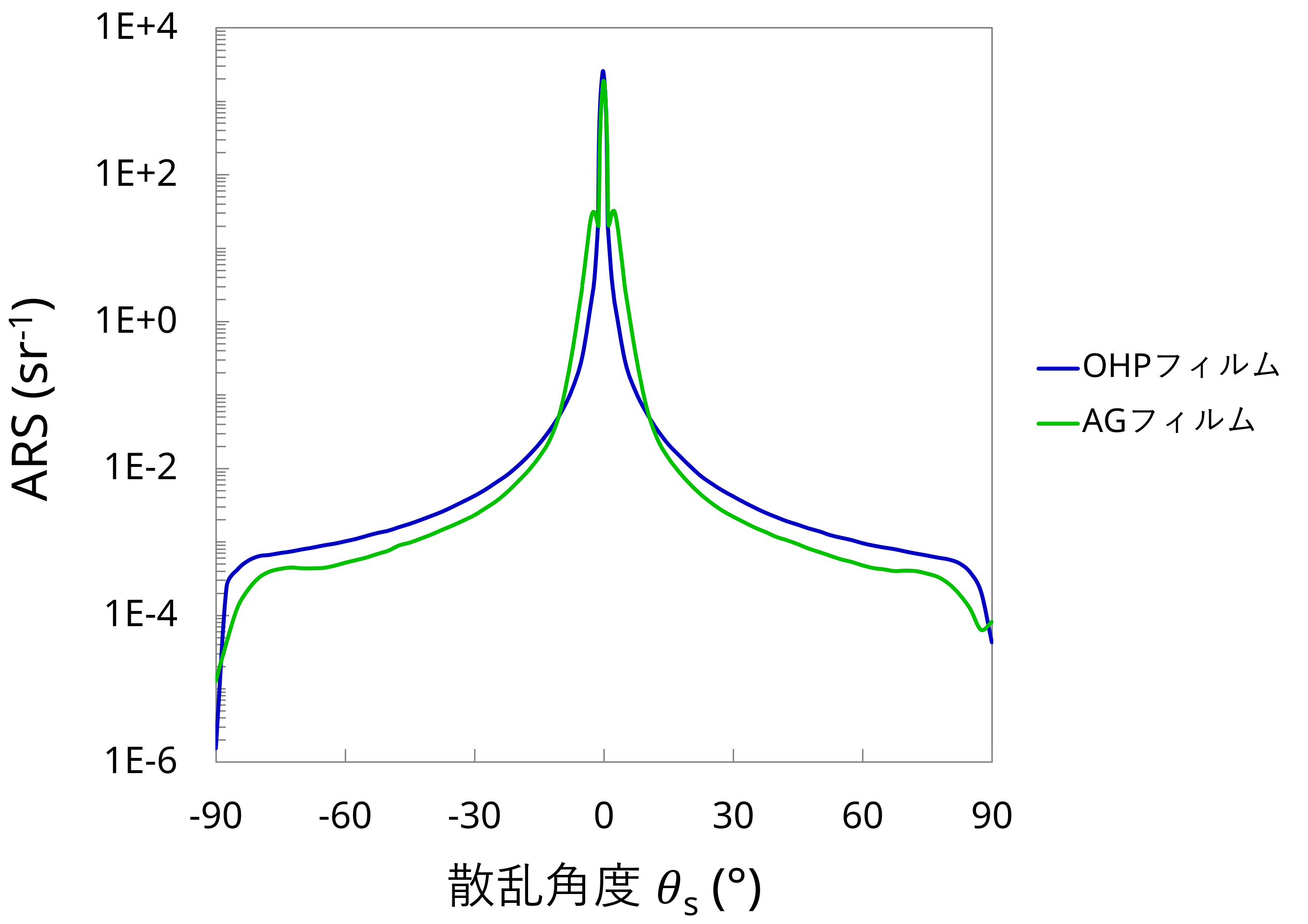

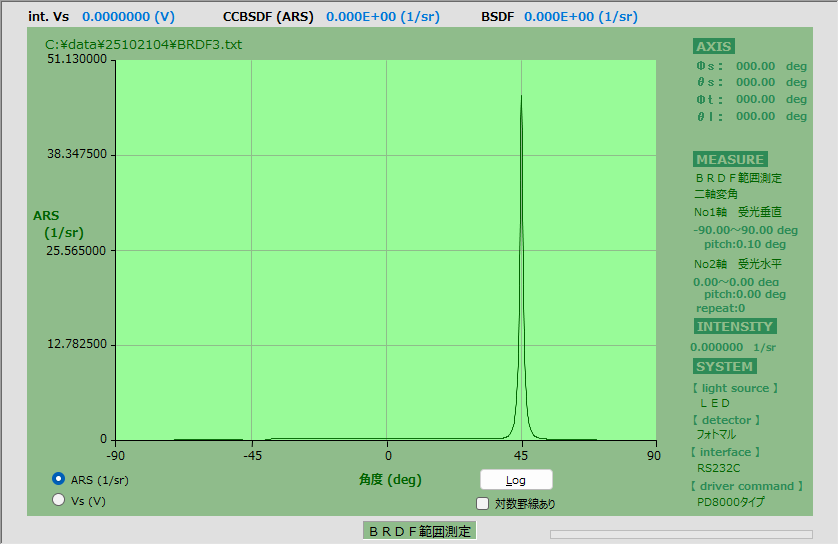

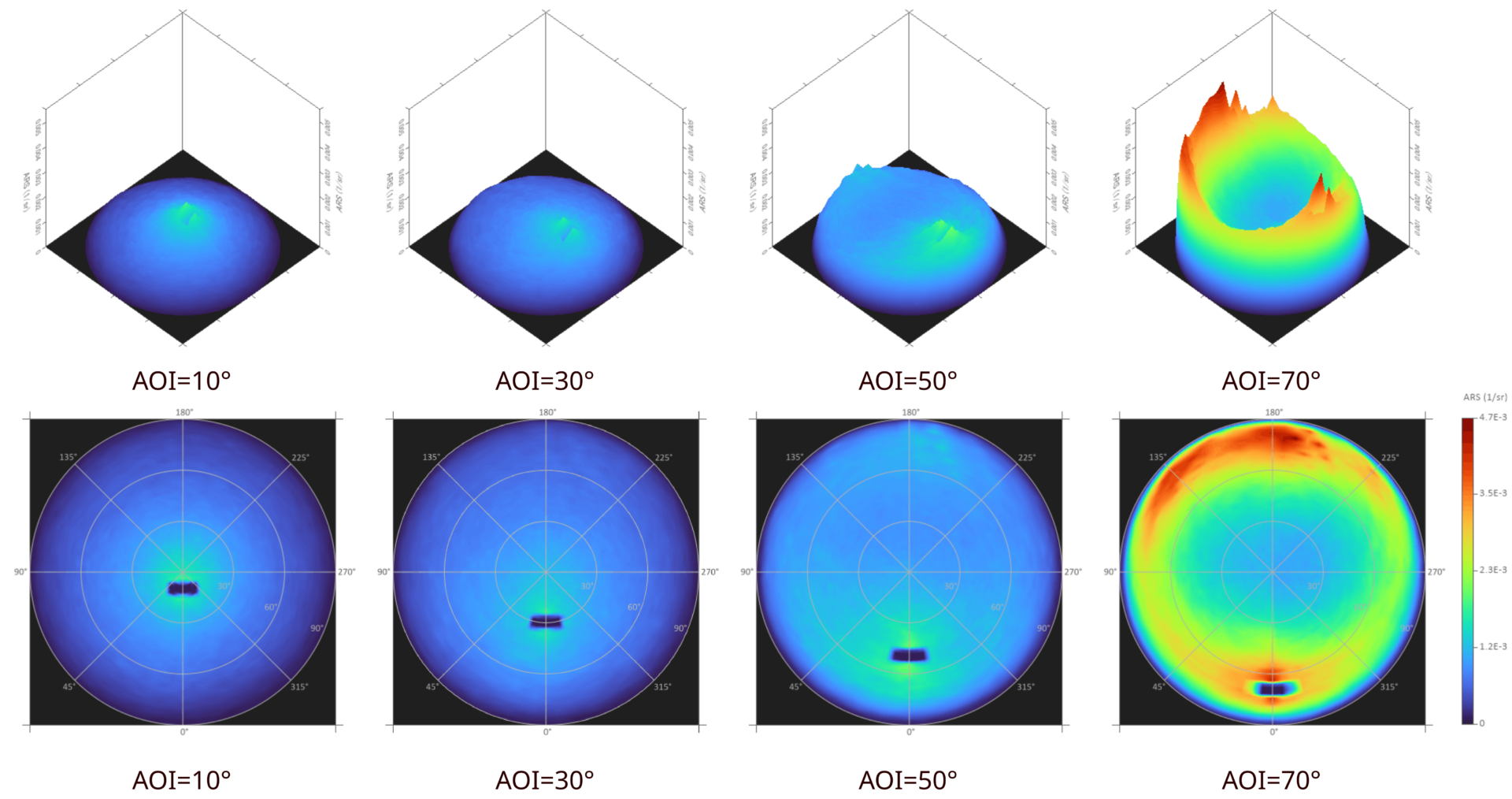

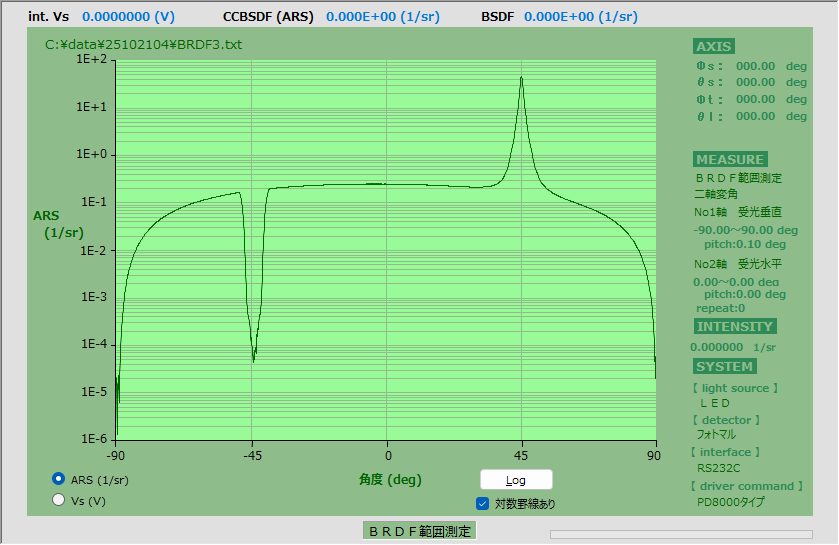

- フィルム、ガラス基板等の透過、反射特性の角度変化の測定

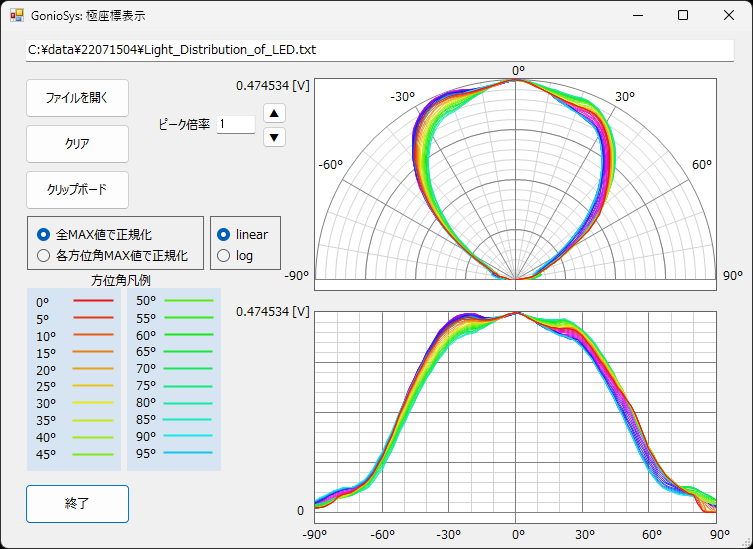

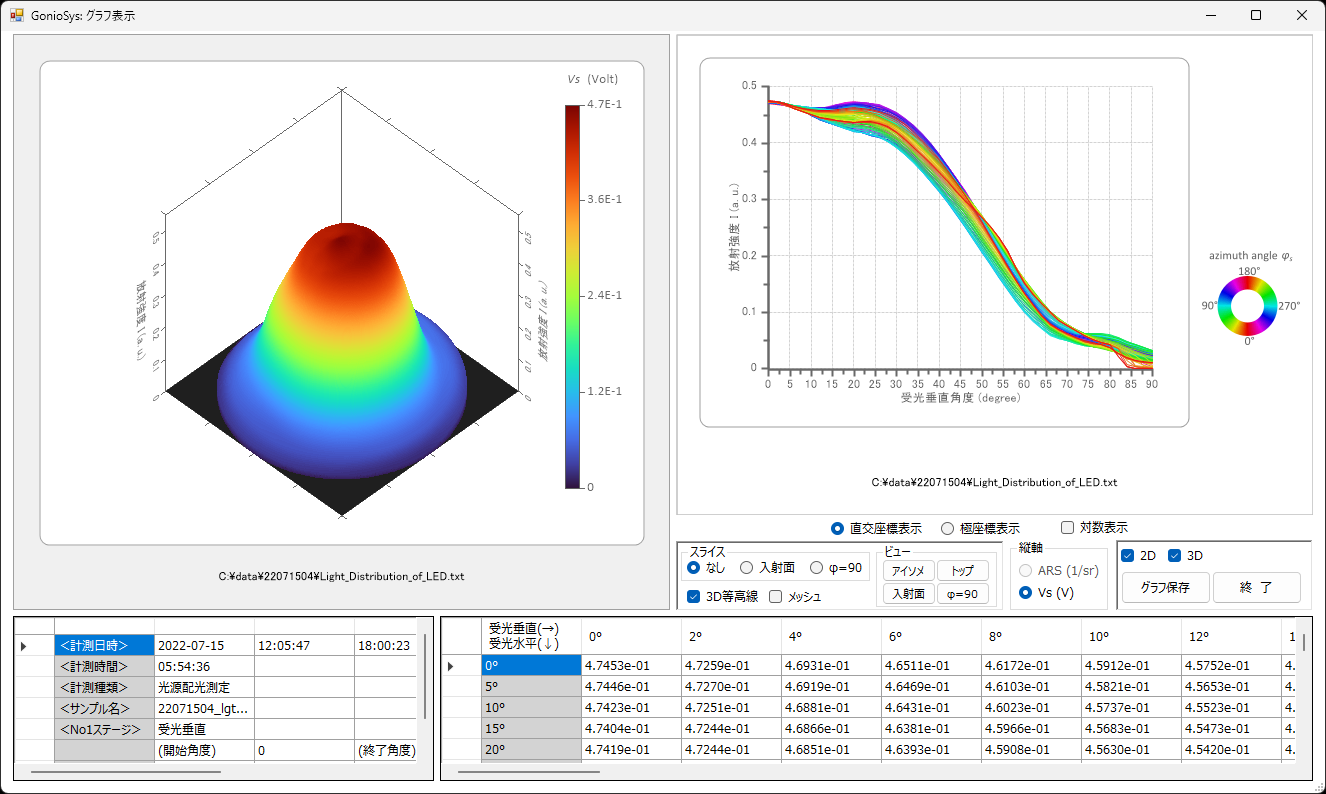

- 発光体の配光特性の測定

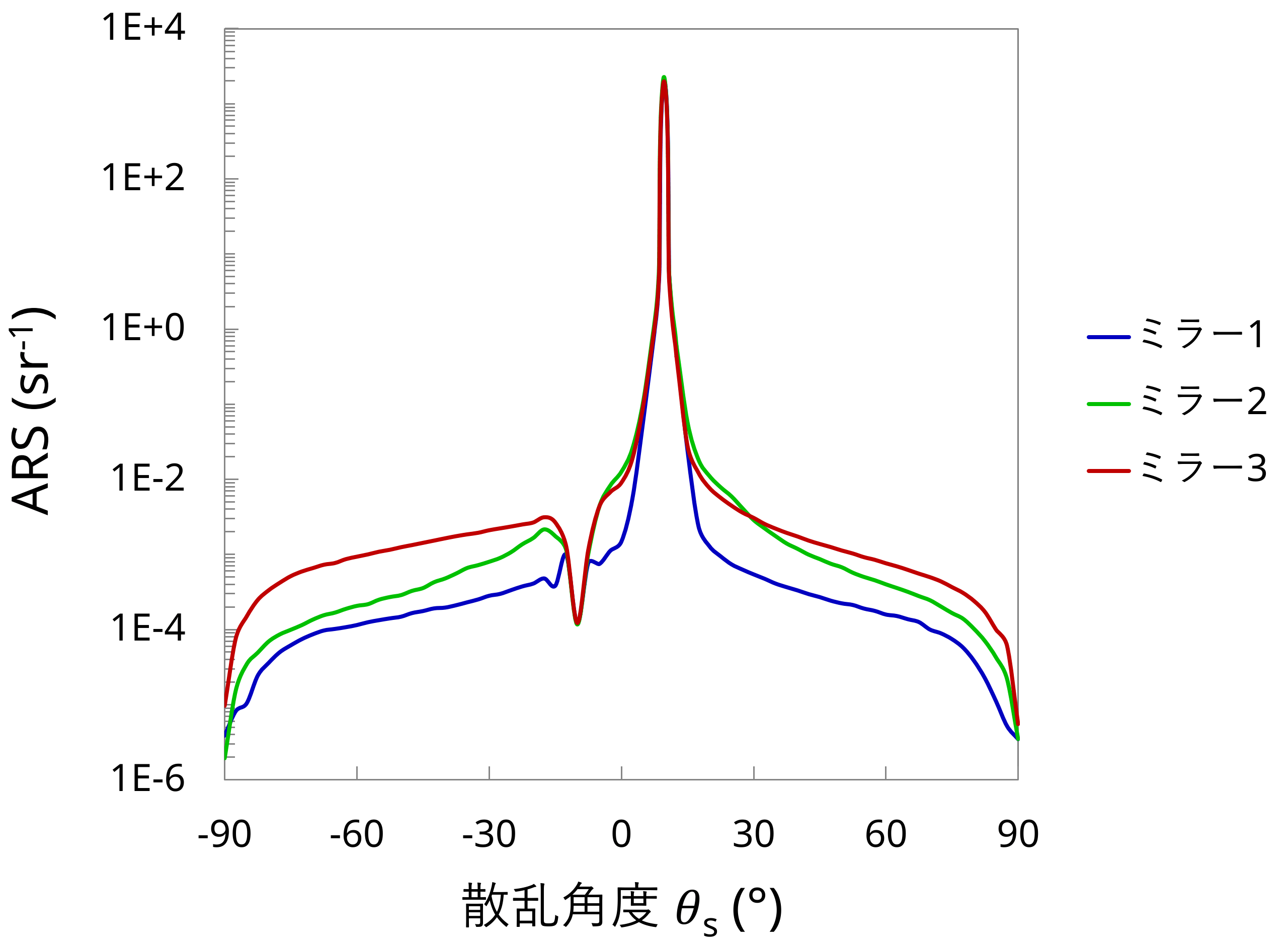

- ⾦型の研磨⾯の評価
- LD励起蛍光体の配光特性の評価

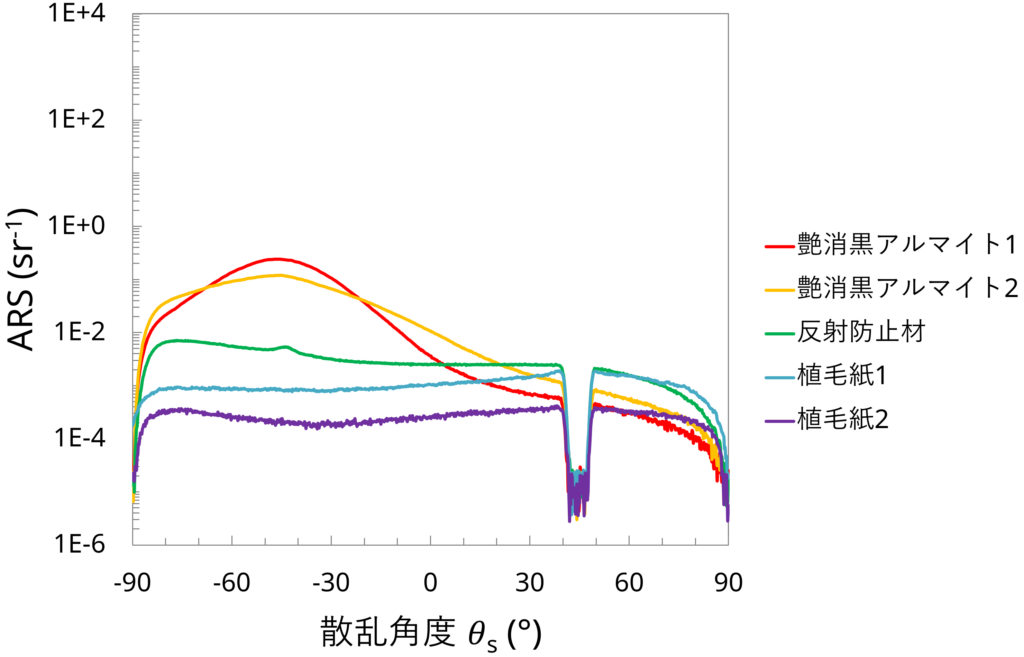

- 反射防⽌材の散乱特性の測定、迷光解析
- 導光板の評価
- 機能性フィルムの偏光特性の評価
- 航空宇宙機の外装材の散乱特性評価
- 建築内装材料の散乱測定、照度分布シミュレーション
- 化粧品の評価
- VCSEL・メタサーフェスの配光・散乱測定

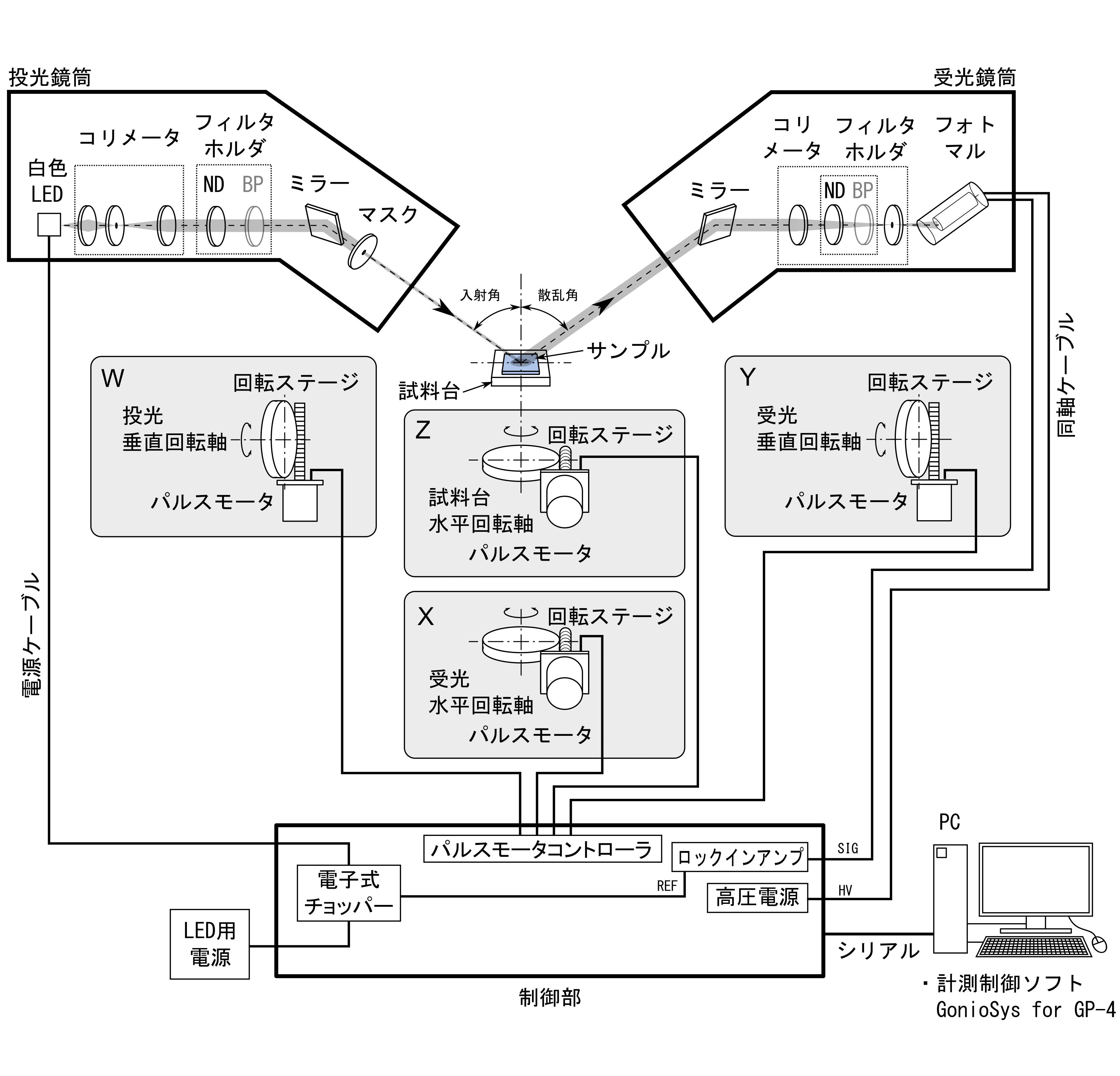

GP-4 標準構成
| 測定項目 | 透過・反射の散乱特性、発光体の配光測定 |
|---|---|
| 測定波長範囲 | 400nm - 750nm（標準仕様） |
| 光源 | 白色LED 光源 |
| 受光器 | フォトマル(R928) |
| 受光アンプ | ロックインアンプ |
| 自動制御軸数 | ４軸 受光器水平回転：± 180° 受光器垂直回転：± 100° 投光器垂直回転：± 180° 試料台水平回転：± 90° |
| 最小測定角度間隔 | 0.01° |

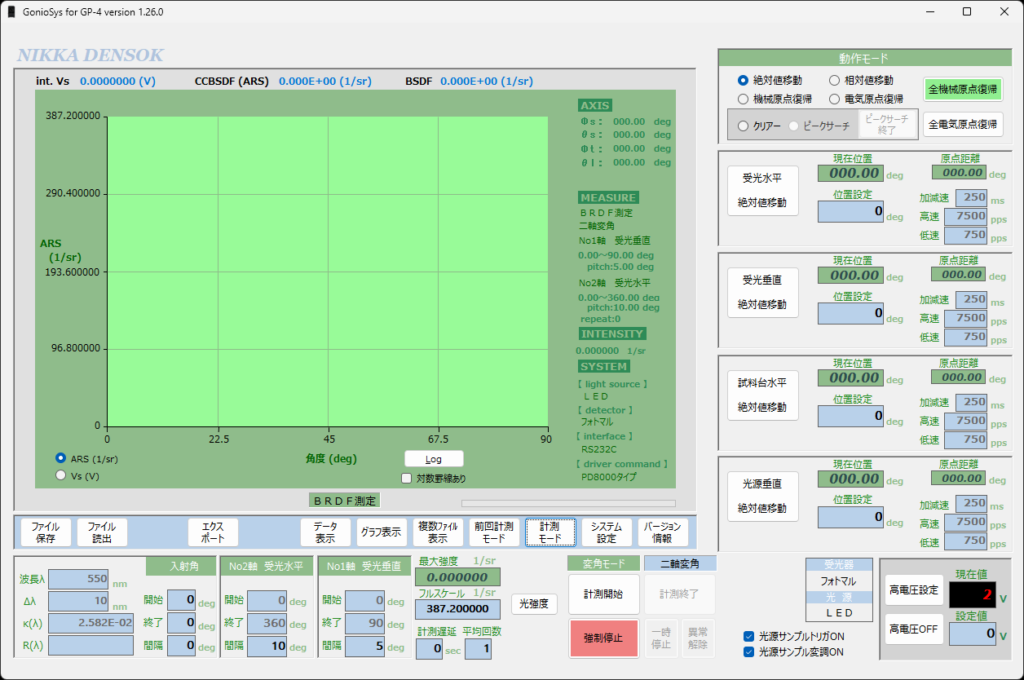

| ソフトウェア | 標準ゴニオソフトウェア |
| 制御用パソコン | Windows 11 Pro |
| 周囲温度/湿度 | 10℃- 35℃／ 20 - 80%（非結露） |
| 外形寸法 | 700mm(W) × 700mm(D) × 1185mm(H) |
| 重量 | 180kg |
| 消費電力 | 本体：AC100V、50/60Hz、200W |
